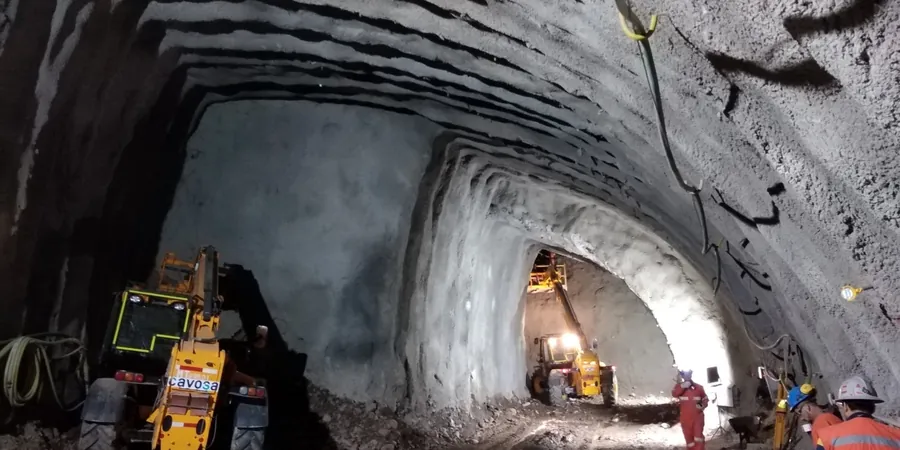

San Sebastián creció entre el monte Urgull, la bahía de La Concha y la desembocadura del Urumea. Esa geografía apretada de 187.000 habitantes obligó a buscar espacio bajo tierra. Las márgenes del río y los valles colmatados acumulan depósitos aluviales y rellenos antrópicos que complican cualquier excavación subterránea. Hacer un túnel aquí sin un análisis geotécnico que entienda la arcilla plástica, el limo orgánico y el agua somera es invitar al colapso. Trabajamos con sondeos mecánicos y ensayos de laboratorio para definir la resistencia al corte sin drenaje, el módulo de deformación y la presión de poros. Cuando el trazado cruza zonas de transición entre el flysch carbonatado del Cretácico y los suelos blandos cuaternarios, conviene complementar con ensayos triaxiales que simulen las trayectorias de tensión reales durante la excavación.
El frente de excavación en los limos del Urumea responde más a la presión intersticial que a la cohesión: o se controla el agua o se para la obra.
Metodología aplicada en San Sebastian
Factores críticos del terreno en San Sebastian
La costa cantábrica descarga más de 1.500 milímetros de lluvia al año sobre San Sebastián. Esa agua se infiltra en los depósitos cuaternarios y mantiene el nivel freático pegado a la superficie durante meses. Excavar un túnel en suelo blando con saturación permanente sin un plan de drenaje es como abrir una zanja en arena movediza. El mayor peligro no es la rotura súbita sino la deformación progresiva: asientos diferenciales en superficie que dañan edificios históricos, colectores y hasta el trazado del topo. Aplicamos el Eurocódigo 7 (EN 1997-1:2004) para definir los estados límite de servicio y último, con coeficientes parciales que reflejan la variabilidad del terreno. La normativa UNE-EN ISO 22475-1 regula cada sondeo y cada muestra inalterada que extraemos para los ensayos de compresión triaxial consolidados no drenados.
Nuestros servicios de Análisis geotécnico para túneles en suelo blando
El análisis para túneles en suelo blando integra varias disciplinas técnicas. En San Sebastián estructuramos el servicio en dos ejes principales:
Caracterización geotécnica integral
Sondeos con recuperación de muestras inalteradas, piezometría, ensayos de laboratorio (triaxial CIU, edométrico, granulometría, límites de Atterberg) y correlaciones con CPTu para definir un modelo de comportamiento del suelo blando a lo largo del trazado del túnel.
Modelación numérica y análisis de estabilidad
Simulación del proceso constructivo mediante elementos finitos (MEF) o diferencias finitas, considerando etapas de excavación, sostenimiento y drenaje. Cálculo de asientos en superficie, factor de seguridad del frente y evaluación de afecciones a estructuras colindantes.
Dudas habituales
¿Cuánto cuesta un estudio geotécnico para un túnel en suelo blando en San Sebastián?
Depende de la longitud del túnel y de la complejidad del perfil. Una campaña con sondeos, piezómetros, ensayos de laboratorio y modelación para un trazado corto en zona urbana suele estar entre €2.380 y €4.500. Para túneles de mayor envergadura, con varias secciones de estudio y monitorización continua, el rango puede alcanzar entre €6.000 y €9.890.
¿Qué normativa aplica para túneles en suelos blandos en España?
El marco principal es el Eurocódigo 7 (UNE-EN 1997-1:2004) para el proyecto geotécnico. La investigación del terreno se rige por la UNE-EN ISO 22475-1 y los ensayos de laboratorio por la serie UNE-EN ISO 17892. Para aspectos estructurales del revestimiento se complementa con el Eurocódigo 2.
¿Qué parámetros son críticos en un túnel en suelo blando bajo el nivel freático?
La resistencia al corte sin drenaje, la permeabilidad del terreno y la presión de poros son los tres parámetros que mandan. En los limos del Urumea, la sensibilidad de la arcilla puede provocar pérdida de resistencia durante la excavación. Un ensayo triaxial CIU con medición de presión intersticial y un edométrico para evaluar el asiento por consolidación resultan imprescindibles.
