San Sebastián creció aprisionada entre el monte Urgull, el río Urumea y la bahía de La Concha. Esa expansión urbana que hoy admiramos en el Ensanche Cortázar o en los acantilados de Ondarreta escondía un desafío subterráneo: suelos de flysch y arenas de playa comprimidos bajo cimentaciones históricas. Cada vez que se excava un sótano en el Centro o se consolida un talud en Aiete, la ingeniería local se enfrenta a empujes laterales que solo un diseño de anclajes activos/pasivos bien calibrado puede contener. Un bulbo de anclaje mal dimensionado en las margas del Cretácico Superior —visibles en los acantilados de la ciudad— puede derivar en desplazamientos diferidos y daños en edificios colindantes. Por eso, antes de abrir una excavación junto al Kursaal, conviene integrar los datos del ensayo CPT para perfilar la resistencia al corte del terreno.
Un anclaje en suelo donostiarra puede perder hasta un 18% de su carga de bloqueo si no se evalúa correctamente la fluencia del flysch.
Metodología aplicada en San Sebastian
Factores críticos del terreno en San Sebastian
La perforadora rotopercutiva con martillo de fondo que utilizamos en la ciudad debe vencer la abrasividad de las areniscas del flysch Eoceno sin desestructurar la pared del sondeo, porque una oquedad no detectada en la lechada de cemento es el primer paso hacia la corrosión bajo tensión del acero. En San Sebastián, la proximidad de la ría y la intrusión salina elevan la conductividad del terreno, acelerando cualquier proceso electroquímico si la vaina de protección no es estanca. Un fallo en un diseño de anclajes activos/pasivos en estas condiciones no se manifiesta con un colapso súbito, sino con una pérdida gradual de pretensado que puede desembocar en asientos diferenciales del edificio soportado. Por eso, cada diseño que emitimos incluye un plan de monitorización con células de carga y catenarias de control topográfico, porque en el terreno donostiarra la seguridad no se presume: se verifica en milímetros.
Nuestros servicios de Diseño de anclajes activos/pasivos
Nuestra actividad en el diseño de anclajes en la capital guipuzcoana se estructura en dos líneas de trabajo diferenciadas, aunque a menudo complementarias entre sí durante la misma fase de excavación.

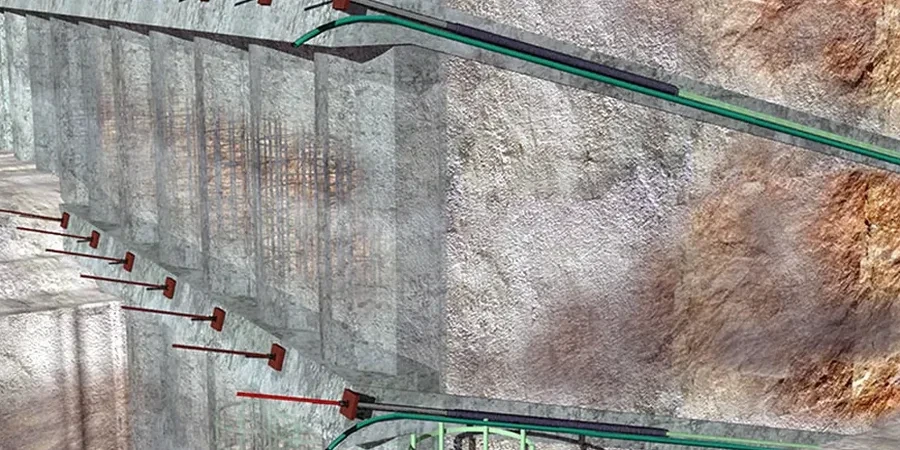

Diseño de anclajes activos para pantallas de contención
Desarrollamos el proyecto de anclajes pretensados para pantallas de pilotes o muros pantalla en sótanos del centro de San Sebastián. Incluye el cálculo de la carga de bloqueo óptima para limitar las deformaciones en aceras y servicios urbanos, la disposición geométrica de los tirantes evitando interferencias con las cimentaciones vecinas de Gros o Amara, y la especificación de ensayos de investigación según EN 1537 sobre el propio terreno antes de la ejecución masiva.
Diseño de anclajes pasivos para estabilización de laderas
Proyectamos sistemas de cosido del terreno mediante bulones pasivos inyectados con lechada de cemento para la contención de taludes en el extrarradio donostiarra. El diseño considera la meteorización diferencial del flysch, los niveles freáticos colgados que aparecen tras lluvias intensas y la integración paisajística de las cabezas de anclaje en zonas de alto valor ambiental como el Parque Natural de Aiako Harria.
Dudas habituales
¿En qué tipo de suelo de San Sebastián se puede instalar un anclaje sin problemas?
En el flysch de San Sebastián, los anclajes se ejecutan sin dificultad cuando la perforación alcanza la roca sana, evitando las zonas de margas muy meteorizadas del techo del sustrato. En las arenas de playa del frente litoral se requieren entubaciones recuperables para mantener la estabilidad de la perforación, y en rellenos antrópicos del ensanche urbano es imprescindible un estudio geotécnico previo que identifique posibles oquedades o antiguos pozos cegados.
¿Cuánto cuesta aproximadamente el diseño de un sistema de anclajes para una excavación?
El diseño geotécnico completo de un sistema de anclajes en San Sebastián, incluyendo la campaña de reconocimiento, los cálculos de estabilidad, los planos de detalle y la dirección técnica de los ensayos de puesta en carga, se sitúa en un rango orientativo de 640 € a 1.820 €, en función de la complejidad del terreno y del número de tirantes a proyectar.
¿Qué diferencia hay entre un anclaje activo y uno pasivo para mi proyecto?
Un anclaje activo se tesa hasta una carga de bloqueo definida en proyecto para controlar activamente las deformaciones del elemento de contención desde el primer momento, lo cual es crítico en excavaciones junto a edificios existentes en San Sebastián. Un anclaje pasivo no se pretensa; entra en carga solo cuando el terreno se deforma lo suficiente, siendo la opción idónea para estabilizar laderas o desmontes a largo plazo donde se admiten pequeños movimientos de acomodación.
¿Qué normativa aplica al diseño de anclajes en España?
Aplicamos el Eurocódigo 7 (EN 1997-1:2004) para el dimensionamiento geotécnico y la verificación de los estados límite últimos y de servicio, en combinación con la EN 1537:2013 que regula los aspectos ejecutivos y de control de calidad. Para la protección contra la corrosión seguimos las directrices de la guía CEN/TS 1992-5, especialmente relevante en el ambiente marino de San Sebastián.
