Hace unos meses acompañamos al equipo de perforación a una obra en la ladera de Aiete, donde estaban proyectando un bloque de viviendas de siete alturas. El promotor dudaba entre un sondaje SPT y un ensayo de penetración de cono, porque el solar tenía un historial de movimientos de tierra de los años sesenta y los primeros sondeos mostraban capas muy heterogéneas. Al final decidimos desplegar el cono sísmico CPTu para obtener un perfil continuo de resistencia por punta, fricción lateral y presión de poros. En menos de tres horas teníamos una radiografía del subsuelo que mostraba con claridad la interfaz entre el relleno antrópico y el sustrato margoso del flysch, algo que con un SPT cada dos metros se nos habría escapado. En San Sebastián, donde conviven las arenas de la bahía de La Concha, los limos del Urumea y los afloramientos rocosos del Monte Urgull, el ensayo CPT aporta una resolución que marca la diferencia entre un cálculo de cimentación afinado y uno que trabaja a ciegas.
El CPTu en San Sebastián permite identificar lentejones de arena suelta bajo los limos del Urumea que un SPT espaciado pasaría por alto, evitando problemas de capacidad portante diferencial en edificaciones medianeras.
Metodología aplicada en San Sebastian
Factores críticos del terreno en San Sebastian
San Sebastián creció sobre terrenos ganados al mar y a las marismas del Urumea, sobre todo a partir del ensanche de Cortázar de 1864. Las crónicas de la época hablan de rellenos con escombros de las murallas derribadas y arenas de la playa, un cocktail geotécnico que hoy aparece en las perforaciones del centro como capas de espesor variable, a veces con materia orgánica y restos de madera. El CPT detecta estos rellenos con una precisión que el golpeo del SPT no alcanza, porque la resistencia por punta cae de golpe al entrar en zonas con descomposición orgánica o cavidades. Hemos visto casos en Gros donde el cono pasaba de 8 MPa en la arena limpia a 0,8 MPa en un bolsón de turba de apenas cuarenta centímetros, suficiente para provocar un asiento diferencial inadmisible en una losa de cimentación. La normativa española, a través del Eurocódigo 7 (EN 1997-2), exige identificar estos horizontes compresibles cuando se proyectan cimentaciones superficiales, y el CPT es la herramienta más fiable para hacerlo sin dejar puntos ciegos entre sondeos.
Nuestros servicios de Ensayo CPT (Cone Penetration Test)
Nuestra actividad en San Sebastián se organiza en tres líneas de trabajo que cubren desde la campaña de campo hasta la interpretación geotécnica. Cada proyecto recibe un informe firmado por el ingeniero responsable, con los perfiles de resistencia, la clasificación del suelo según Robertson y las recomendaciones para el cálculo de cimentaciones.
CPTu con medición de presión de poros
Hinca continua del piezocono registrando qc, fs y u2. Incluye ensayos de disipación a la profundidad de interés para estimar el coeficiente de consolidación del terreno.
CPT sísmico (SCPTu) para obtención de Vs
Acoplamos un geófono al cono para registrar la velocidad de onda de corte cada metro de penetración, obteniendo el perfil de Vs necesario para la clasificación sísmica del terreno según la NCSE-02.
Informe geotécnico CPT con correlaciones avanzadas
Procesamos los datos brutos con software específico, aplicando correlaciones para estimar densidad relativa, ángulo de fricción, OCR y módulo de deformación en cada estrato identificado.
Dudas habituales
¿Cuánto cuesta un ensayo CPT en San Sebastián?
El precio de un CPT en San Sebastián oscila entre €80 y €140 por metro lineal de penetración, dependiendo de la profundidad total de la campaña, la accesibilidad del solar y si se requiere cono sísmico además del piezocono. Para una campaña típica de tres penetraciones de 15 metros en un solar urbano, el presupuesto suele moverse en ese rango, incluyendo el informe geotécnico con correlaciones y perfiles de resistencia.
¿Qué diferencia hay entre un CPT y un SPT para reconocer el terreno en Donostia?
La diferencia fundamental está en la continuidad del registro. El SPT da valores de golpeo cada metro o cada dos metros, mientras que el CPT obtiene lecturas de resistencia cada centímetro de penetración. En San Sebastián, donde los rellenos antrópicos y los lentejones de arena suelta son frecuentes, el CPT detecta capas blandas de pocos centímetros que el SPT puede saltarse. Además el piezocono mide la presión de poros, un dato que el SPT no proporciona y que resulta crítico en los suelos con nivel freático alto del litoral donostiarra.
¿Hasta qué profundidad se puede hacer un CPT en los suelos de San Sebastián?

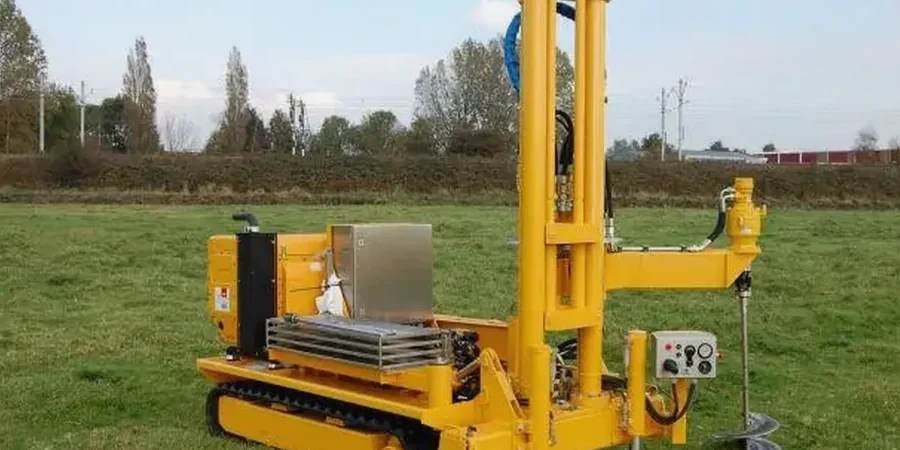

Depende de la resistencia del terreno. En las zonas de vega del Urumea, con limos y arenas sueltas, alcanzamos sin problema 20 o 25 metros. En cambio en las laderas de Aiete o Igeldo, donde el sustrato rocoso del flysch aparece a poca profundidad, el cono rechaza al tocar la roca, normalmente entre 8 y 15 metros. Nuestro equipo de empuje de 20 toneladas permite superar capas densas intermedias, pero la presencia de bolos de caliza o niveles muy cementados puede detener la hinca antes de lo previsto.
